l 产品概述：

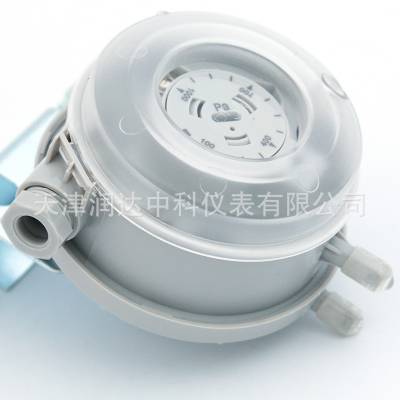

TRD604机械差压开关是一种简单的压力控制装置，当被测压力达到额定值时，压力开关发出警报或控制信号。工作原理为当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。

l 应用领域：

通风管道中气体监测 ；监测过滤网阻塞报警装置；控制可变气体容积系统中大气流；燃烧炉中气体控制；风机运行状态监测； 电加热器的过热保护；热交换防冻保护和化霜指示。

l 产品特点：

?重复精度在2%以内

?安装便捷、提供标准安装附件

?可视化开关点设定

?密封式不锈钢感应器***

?价格低廉，经济适用

l 技术参数：

量程范围： 20-2500pa

防护等级： IP54

压力限制：5000pa

工作温度： -15℃～+60℃

开关寿命： 10⁶次以上

输出触点容量:  250V 2A 触点转换
    外形尺寸:  Φ 81×53  重量: 100g
    测试标准:  EN61058    DIN3398

安装附件:  塑料管2个Φ6mm, 1.8m  L型安装支架 1个

           螺丝3个

压差控制器  青岛除尘压差开关安装方法

l  安装位置：

    安装方式：安装时应注意软管连接管口向下。压力连接及接线: 2根塑料管 (P1 和 P2),外径 6.0 mm   P1 连接高压端 (标记为“ +”) P2 连接低压端 (标记为“ －”)

注意：使用前应完成电线连接并检查连接状态/不正确的连接可能导致此设备的永jiu性损毁。避免电击或损坏设备/移去上盖时应确保电源开关处于关闭状态。

接线方式：（螺丝连接端子）

实际压差小于设定值：触点1-2导通

实际压差大于设定值：触点1-3导通

注：NC：常闭  NO：常开     COM :公共端

l  产品选型：
